UED体育中国官方网站入口 拆解叙述: JBL GO5便携式蓝牙音箱

手脚外洋著名音频品牌，JBL旗下领有着繁密系列的蓝牙音箱家具，其中包括GRIP霓虹罐、FLIP音乐万花筒、CHARGE音乐冲击波、CLIP无线音乐盒，GO音乐金砖、PULSE音乐脉动、BOOMBOX音乐战神、 XTREME音乐战饱读等，为破钞者提供了丰富的礼聘。

近日，JBL GO5（音乐金砖5代）细腻发布，外不雅上接续了轻巧便携的假想和前锋多彩配色。功能上，新增平行WINK流光灯带，支柱多种主题律动灯效，灵验升迁听歌氛围；升级新一代蓝牙6.0时间，支柱AAC、LC3高音质编码，无线联贯更稳重、延迟更低；同期新增USB Type-C端口直连电脑，带来无损音质体验。

JBL GO5便携式蓝牙音箱还支柱AURACAST无线串联时间，新增Airtouch一触即连，立体声配对愈加浅显；音箱内置1000mAh锂电板，满电一语气播放时刻最长8小时，开启Playtime Boost花式，可再延长2小时。其他方面，还升级了IP68级防尘防水，可足够留心固体异物及灰尘侵入，水下1.5米浸泡30分钟，可确保不因浸水酿成损坏。底下就来望望这款家具的扎眼拆解叙述吧~

一、JBL GO5便携式蓝牙音箱开箱

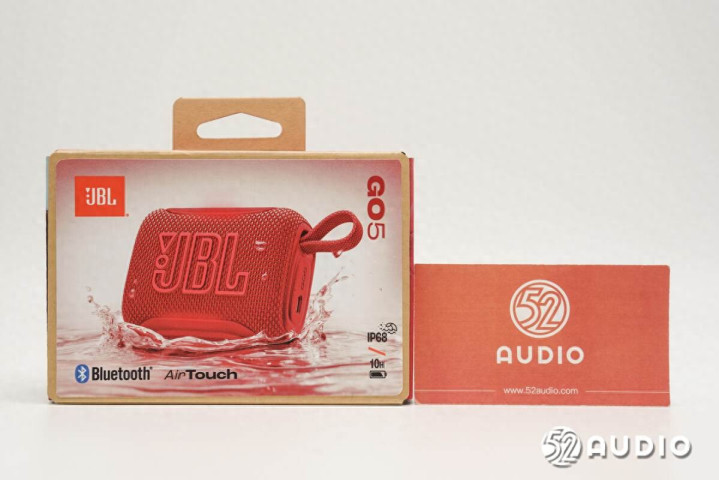

JBL GO5便携式蓝牙音箱包装盒接续了系列假想立场，采取FSC认证纸张，荟萃大豆印刷油墨假想，可轮回期骗，环保更健康。包装盒正面展示有隆起了防水性能的家具外不雅，品牌LOGO和家具称呼，以及蓝牙和AirTouch标记，IP68防尘防水和10小时续航。

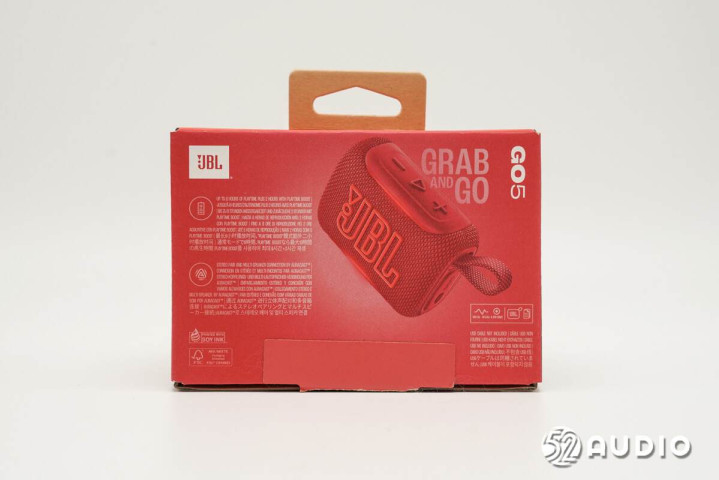

包装盒后头先容了家具的功能特质和里面清单。

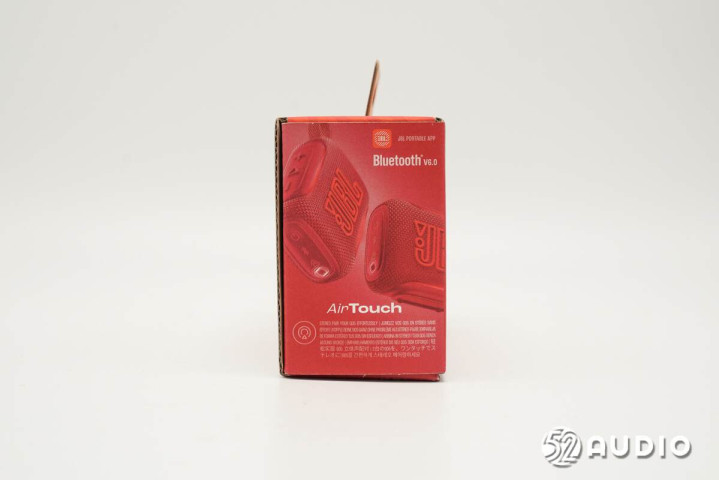

包装盒侧边展示了Air Touch一触即连功能，以及JBL Portable APP和蓝牙V6.0.

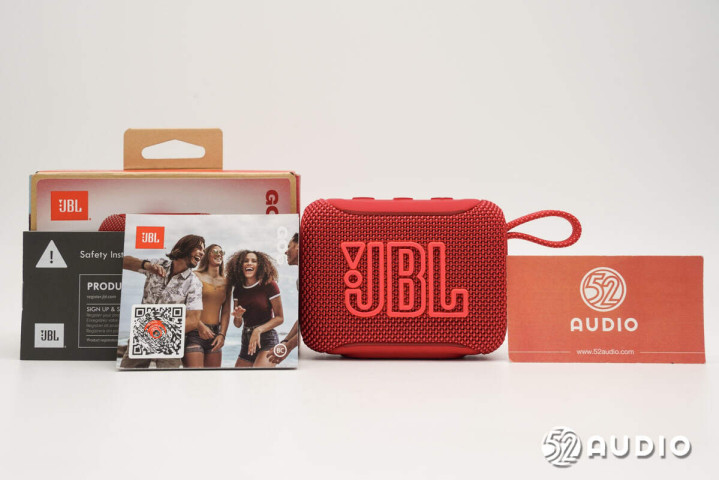

掀开包装盒，取出里面系数物品，仅包括了音箱和家具使用手册等文档。

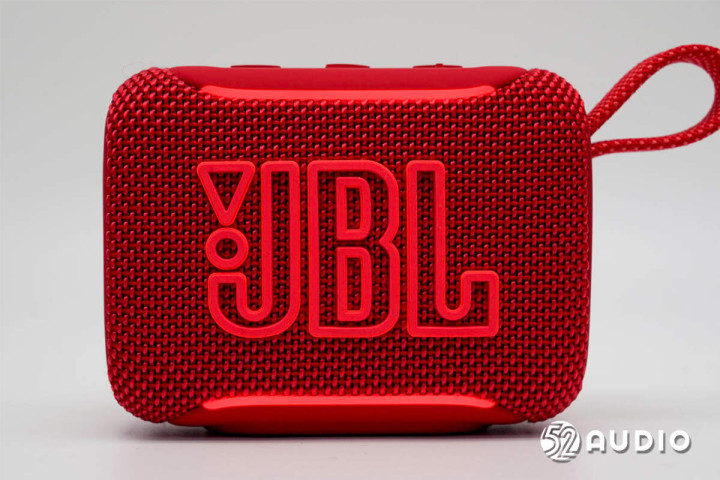

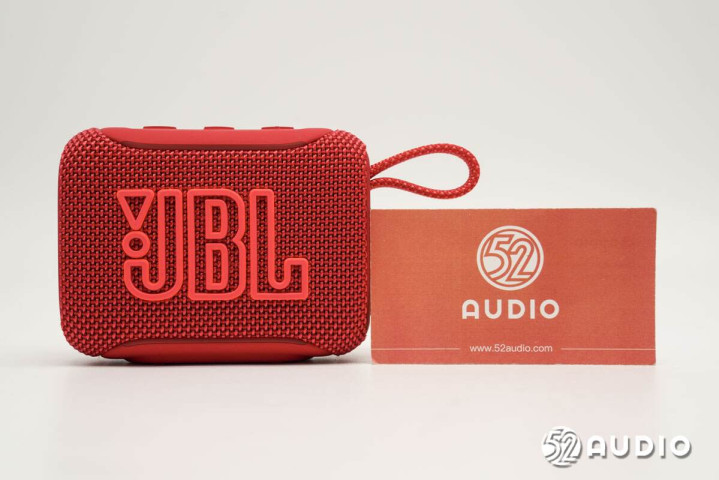

JBL GO5便携式蓝牙音箱外不雅接续了该系列的经典立场，圆角方形假想，通过耐用织物网罩包裹，体积工致便携。与上代不同之处在于“JBL”品牌LOGO采取了镂空假想，正面新增了两条灯带。

JBL GO5便携式蓝牙音箱条形灯带后果一览，可通过手机APP切换多种灯光主题，用于升迁音乐氛围，同期还能升迁电量、串联等景色信息。

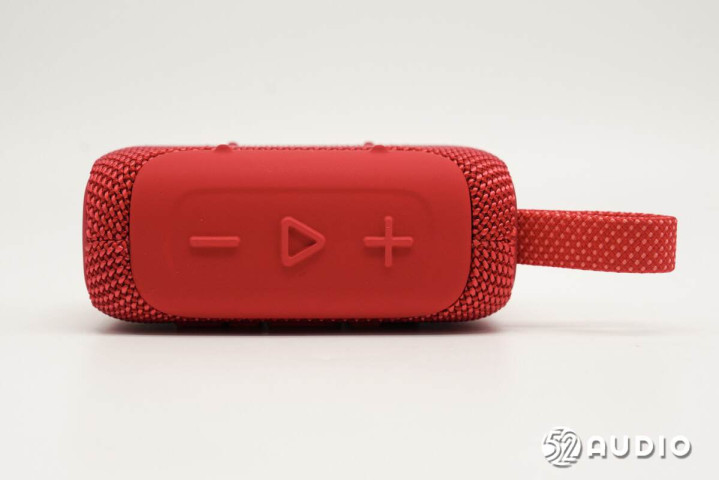

机身顶部诞生有功能按键，通过具有弹性的橡胶材质包裹，灵验升迁抗摔性能。

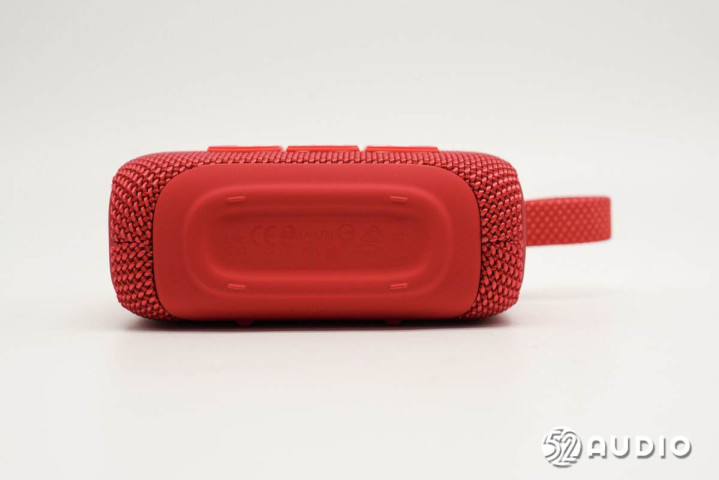

机身底部相似诞生有橡胶垫缓冲，同期起到防滑作用。

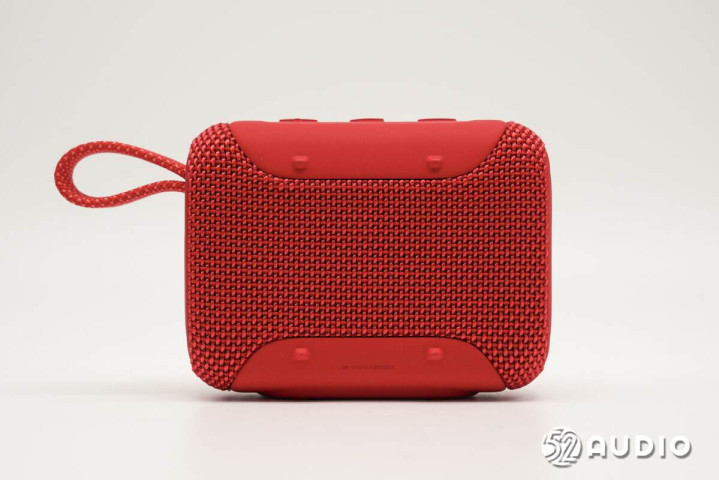

机身顶部和底部的橡胶垫蔓延到机身背部，形成防滑脚垫。

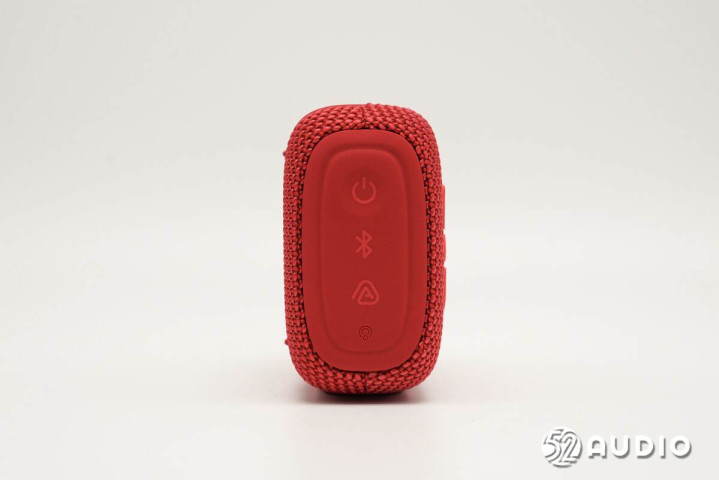

机身左侧诞生电源开关、蓝牙配对和无线串联的功能按键，以及Airtouch一触即连的象征。

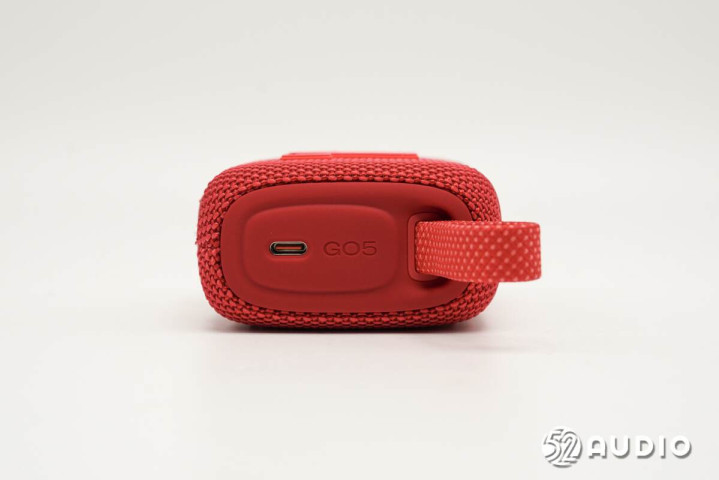

机身右侧诞生Type-C数据接口，浮雕GO5家具型号。还诞生有提手，升迁便携性。

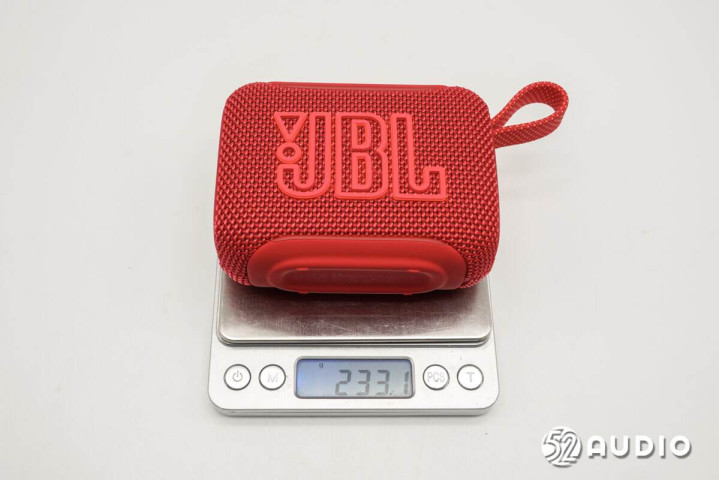

经我爱音频网实测，JBL GO5便携式蓝牙音箱分量约为233.1g，相较于上代分量有所升迁，但一经较为轻巧便携。

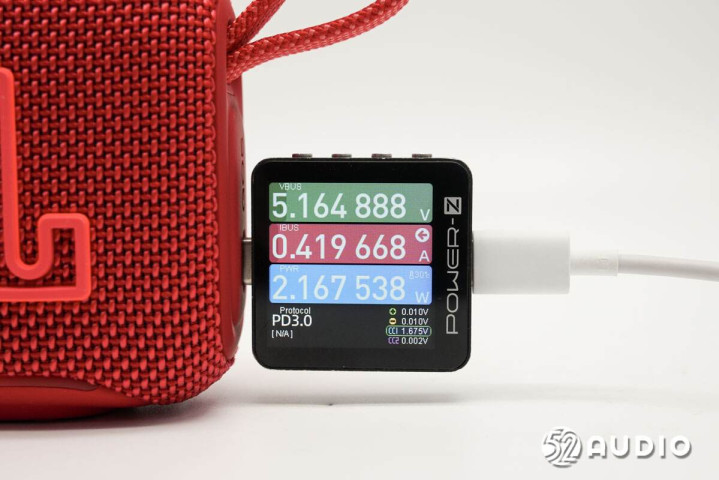

我爱音频网使用CHARGERLAB POWER-Z KM003C对JBL GO5便携式蓝牙音箱进行充电测试，输入功率约为2.17W。

二、JBL GO5便携式蓝牙音箱拆解

通过开箱，咱们扎眼了解了JBL GO5便携式蓝牙音箱的轻巧便携假想，底下插足拆解部分，望望里面结组成立信息~

取掉机身两侧的盖板。

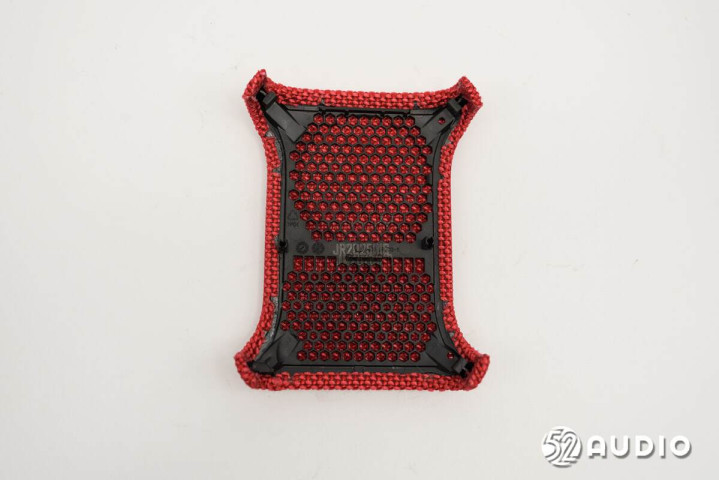

正面出音孔盖板结构一览，采取了蜂窝状假想。

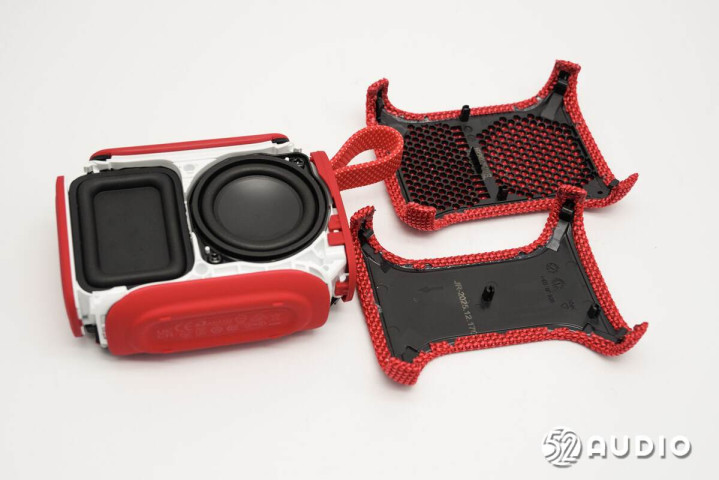

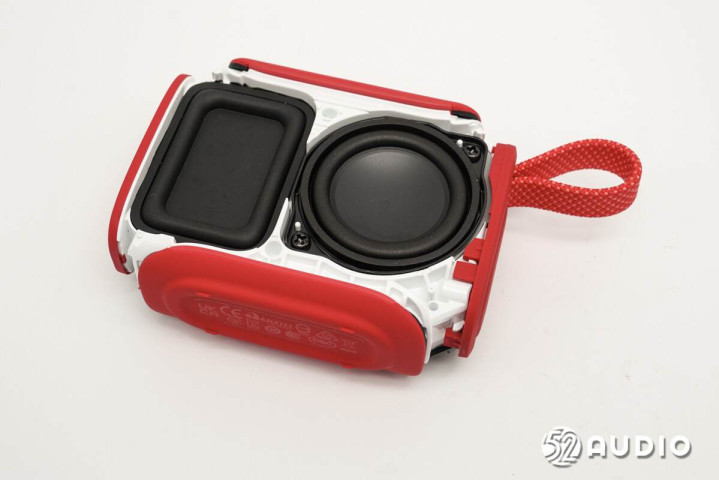

出音孔盖板下方诞生有全频喇叭和被迫辐照振膜。

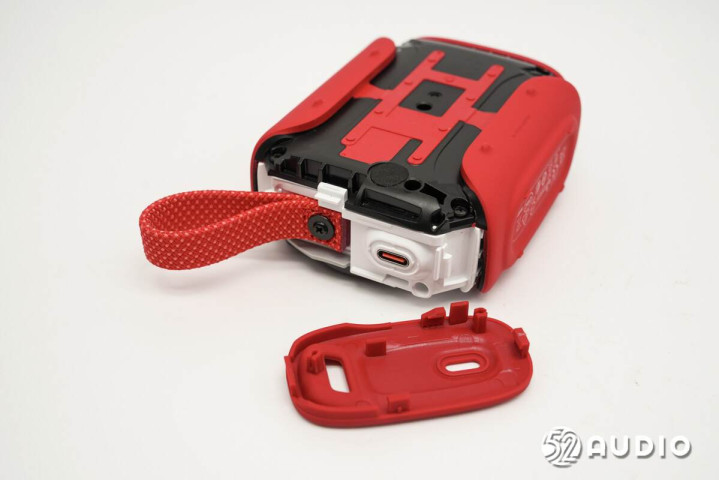

取掉机身右侧的橡胶垫。

取掉音腔背部盖板。

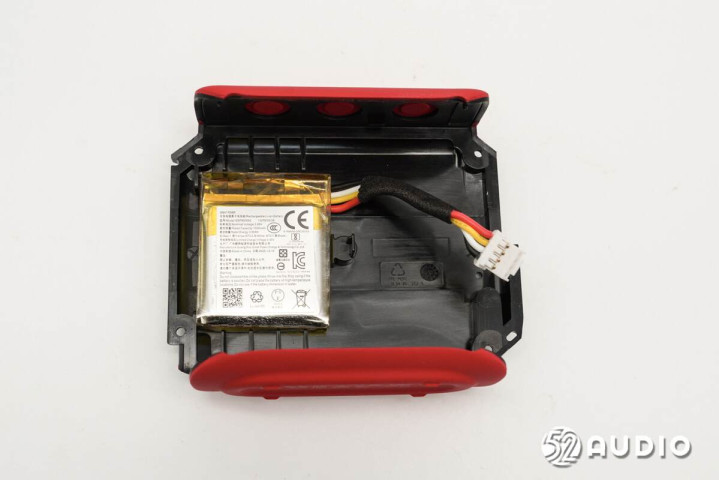

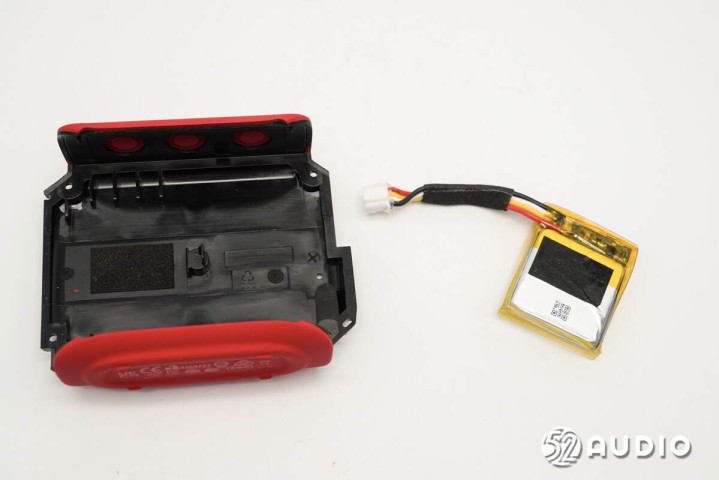

盖板内侧通过双面胶固定电板单位，ued官方网站导线通过插座联贯主板。

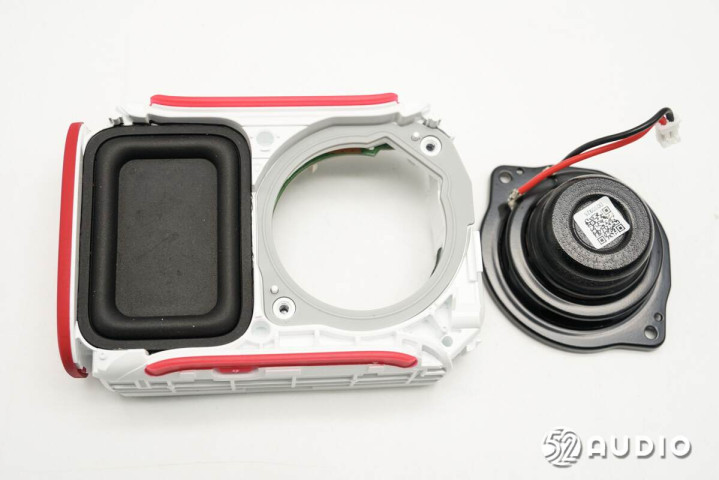

卸掉螺丝，取掉全频喇叭，下方诞生有橡胶垫密封防水。

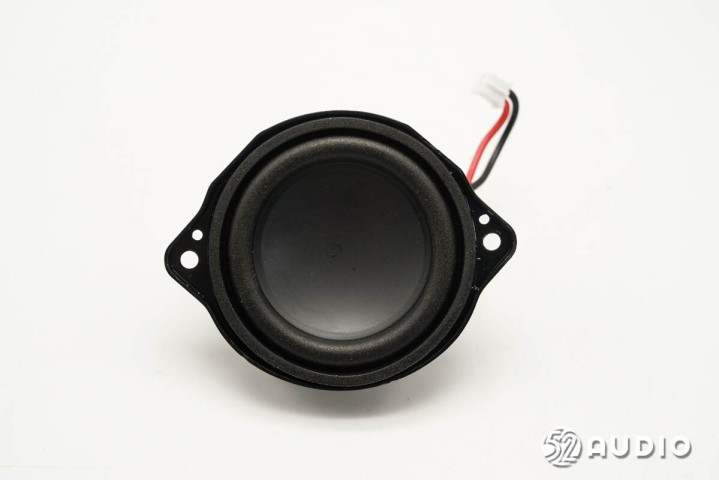

音箱内置全频喇叭正面振膜特写。

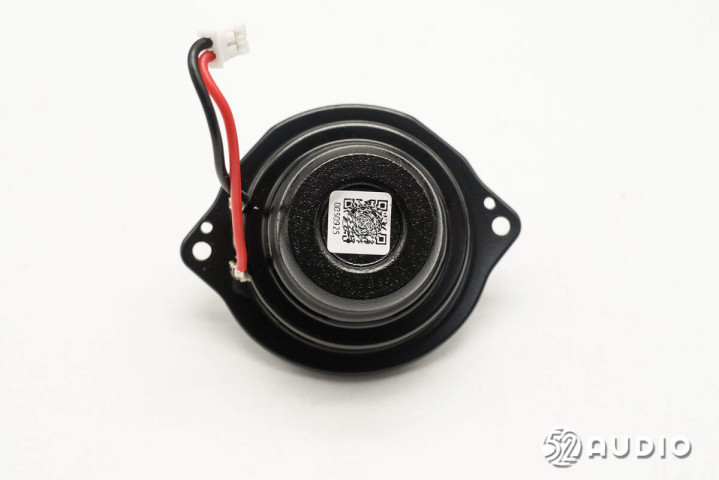

全频喇叭后头结构一览，贴有二维码标签。

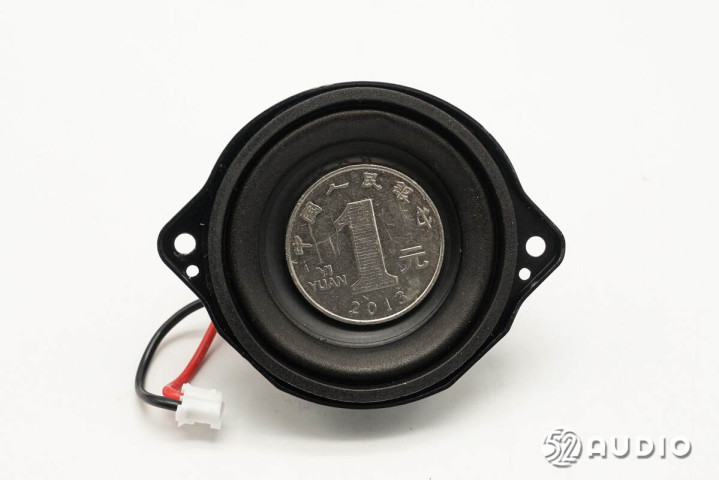

全频喇叭与一元硬币大小对比。

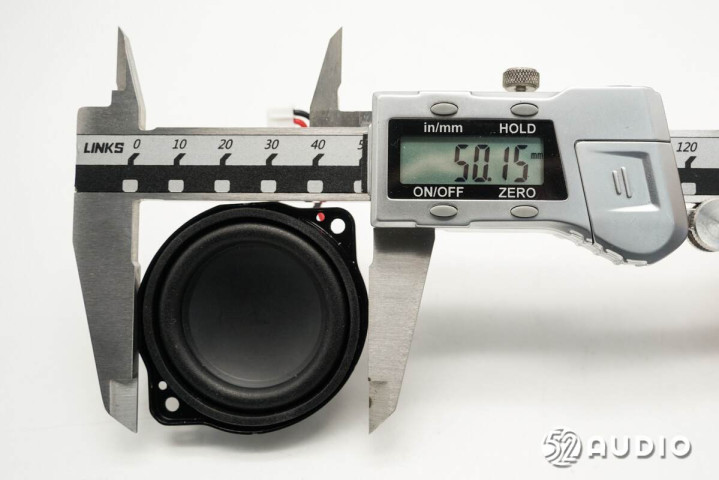

经我爱音频网实测，全频喇叭直径约为50mm。

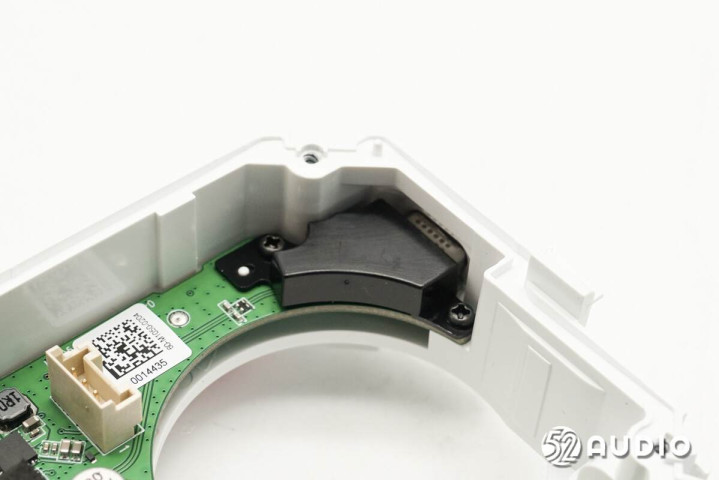

腔体里面USB-C接口诞生有盖板防护。

卸掉螺丝，取掉USB-C接口的盖板。

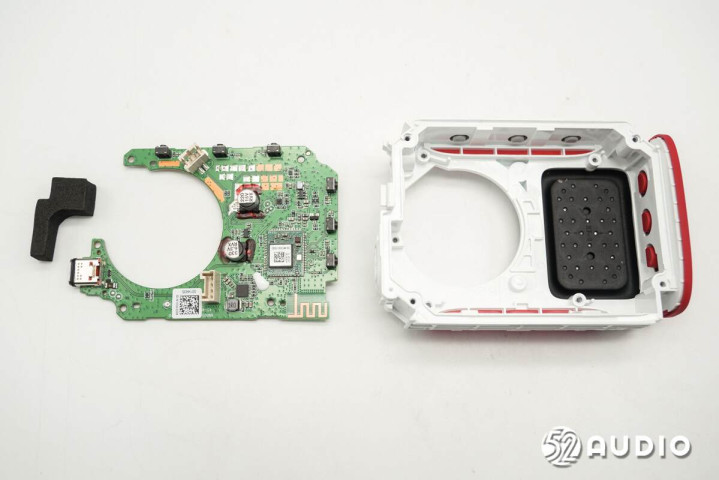

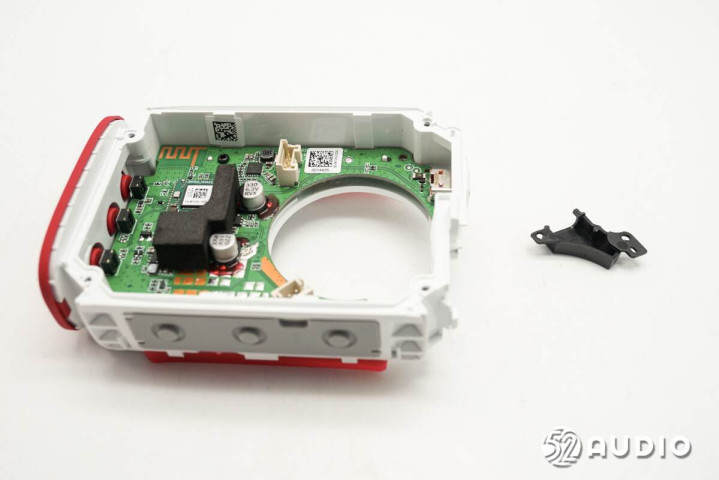

卸掉其他螺丝，取出主板单位。

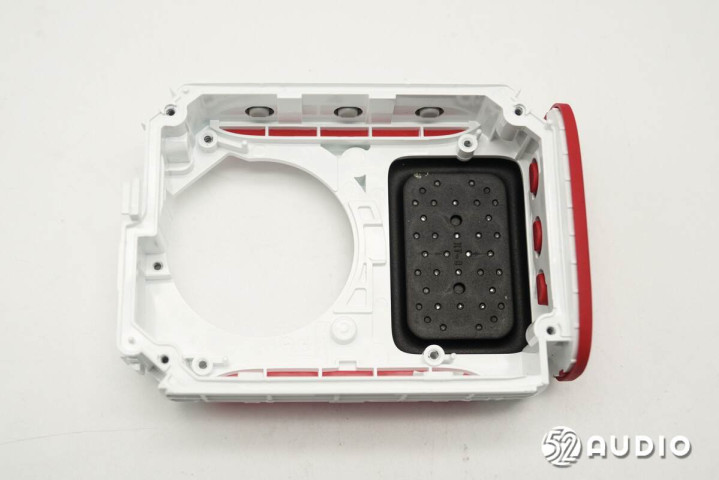

腔体底部结构一览。

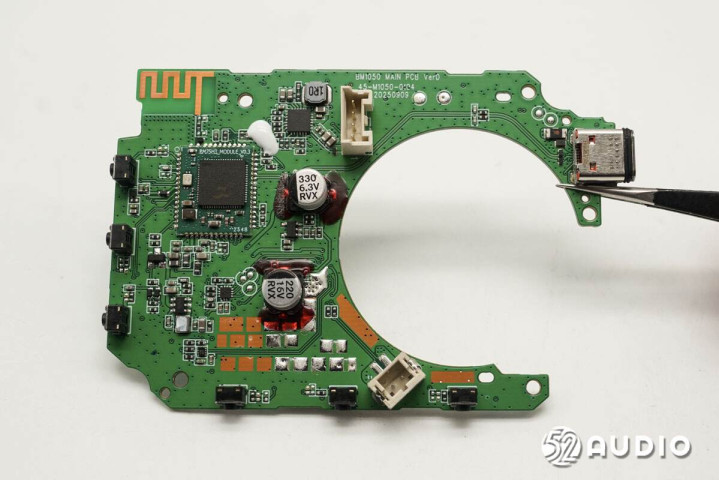

音箱主板一侧电路一览。

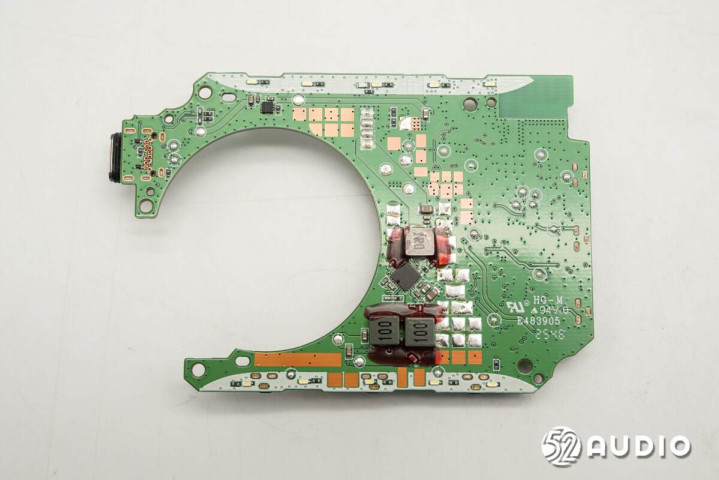

音箱主板另外一侧电路一览。

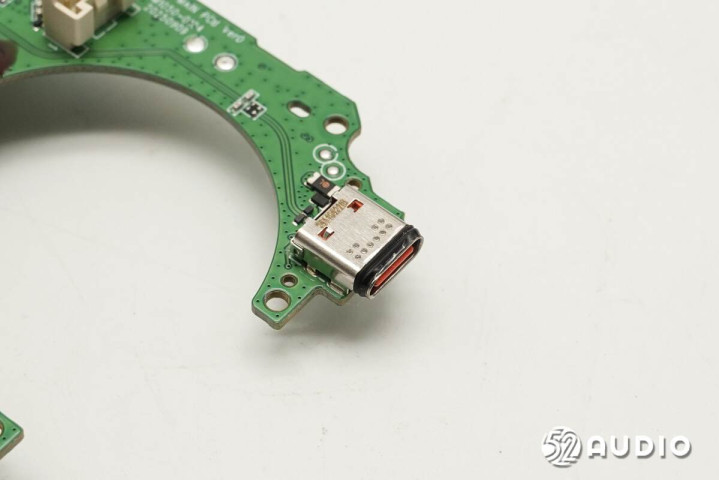

USB-C数据接口母座特写，用于充电和联贯电脑音频输入，端口诞生有橡胶圈密封防水。

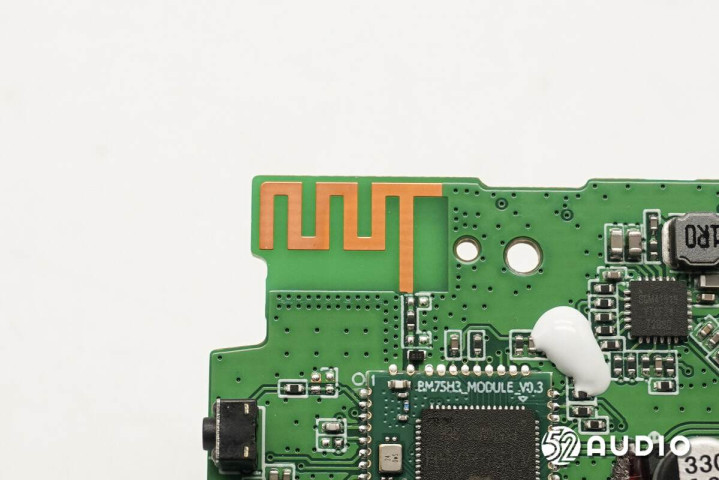

板载蓝牙天线特写，用于无线信号收发。

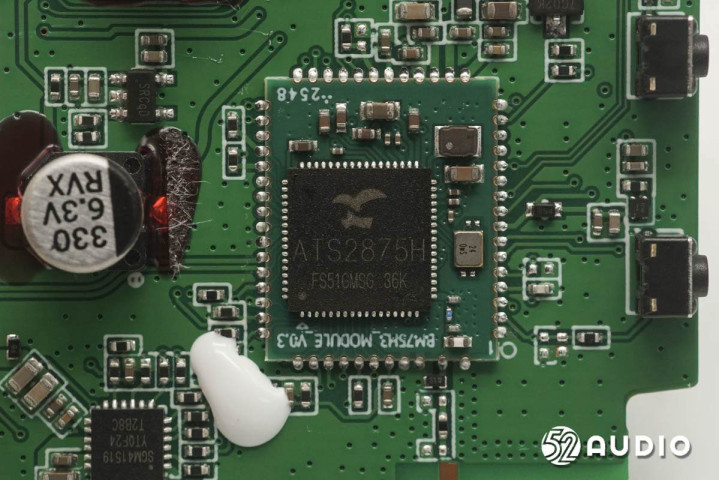

Actions 炬芯科技 ATS2875H 手脚新一代高性能蓝牙音频 SOC 平台，搭载全新蓝牙 6.0 契约，全面支柱 LE Audio 及 Auracast 播送音频时间。凭借优化的射频架构与抗侵扰假想，可为音箱家具带来更快的配对速率、更稳重的无线联贯与更远的传输距离。同期依托 LE Audio 的 LC3 编解码收场更高效的高清音频传输与更低功耗发扬，联接 Auracast 时间，轻视收场多建立浅显无线串联、多房间同步播放与音频分享等拓展功能，在保险联贯稳重性与音频传输质地的同期，进一步丰富音箱的场景化应用体验，为各种蓝牙音箱家具提供高性能、高集成度的顾问有打算。

据我爱音频网拆解了解到，当今已有哈曼卡顿、JBL、猛玛、Redmi、Bose、SONY、小米、荣耀、大疆、Anker、RØDE、魅族、博雅、绿联、神牛、溜达者、优篮子、好意思碳、REDMI、realme、倍想、Cleer、Nothing、革命科技、雷蛇、科唛、迈从、QCY、AnkerWork、唱吧、飞利浦、Fire-Boltt、Noise、NOISE、哈氪、鲸语、九号、沃莱、Loca、科大讯飞、唐麦、怪企鹅、AOMAIS、Motolola、小度、公牛、摩托罗拉、网易云、凡纪、SANAG等繁密品牌旗下家具采取了炬芯科技的顾问有打算。

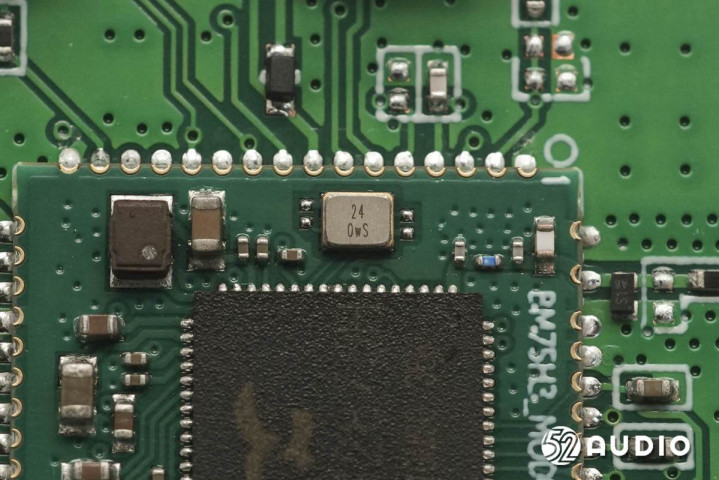

24.000MHz的晶振特写，为SoC提供时钟。

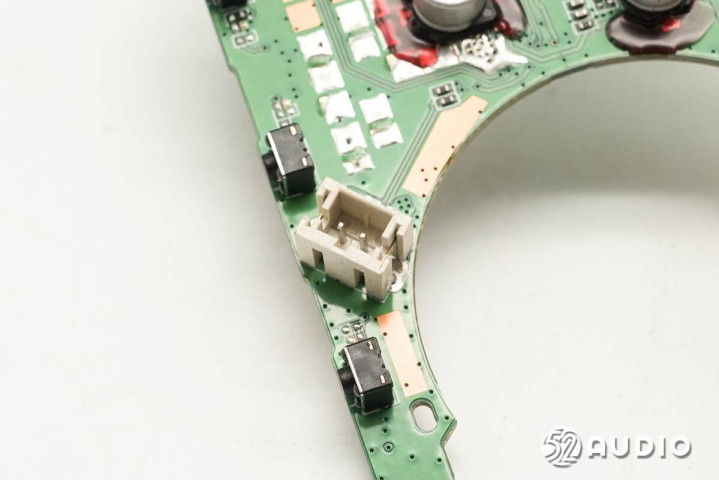

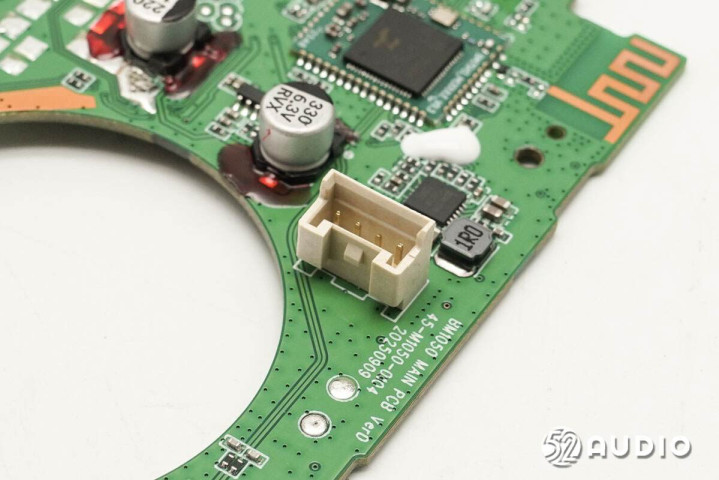

联贯电板导线的插座特写。

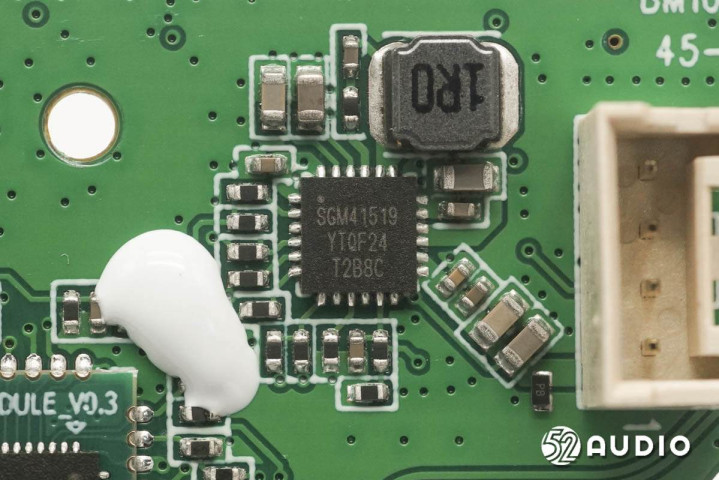

SGMICRO圣邦微SGM41519是一款电板充电器和系统电源旅途顾问建立，带有集成交流器和电源开关，适用于单节锂离子或锂团员物电板。这种高度集成的3A建立大概快速充电，并支柱适用于智高东谈主机、平板电脑和便携式系统的宽输入电压鸿沟。I2C编程使其成为一种额外活泼的电源和充电器假想顾问有打算。

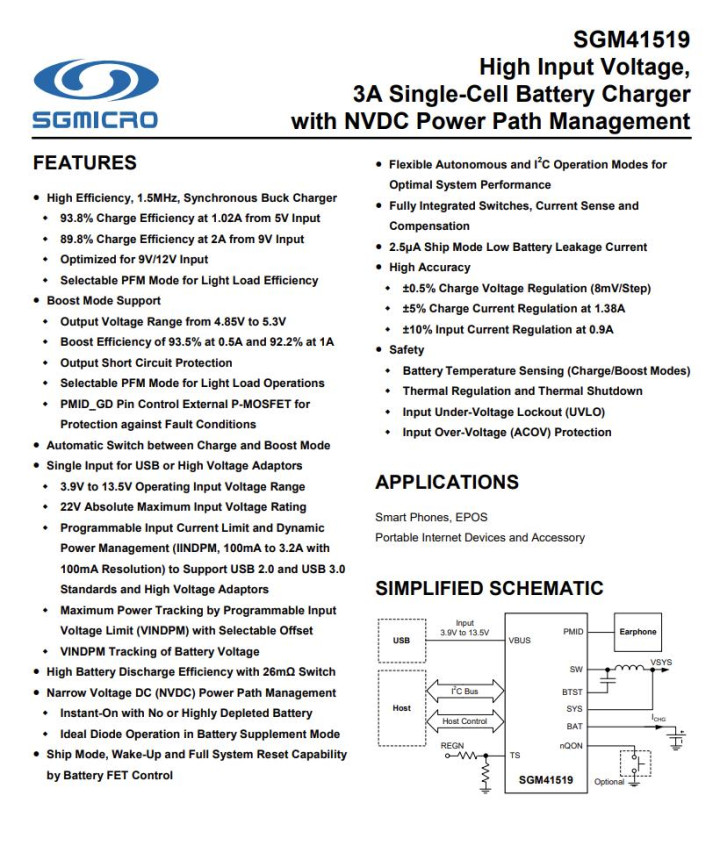

SGMICRO圣邦微SGM41519扎眼贵府图。

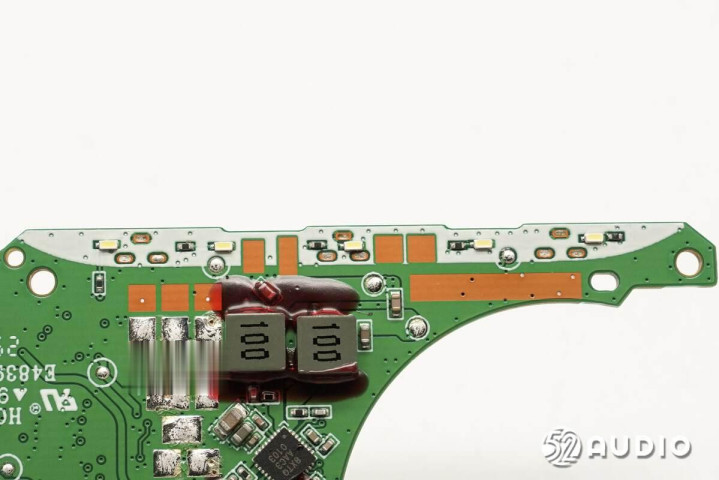

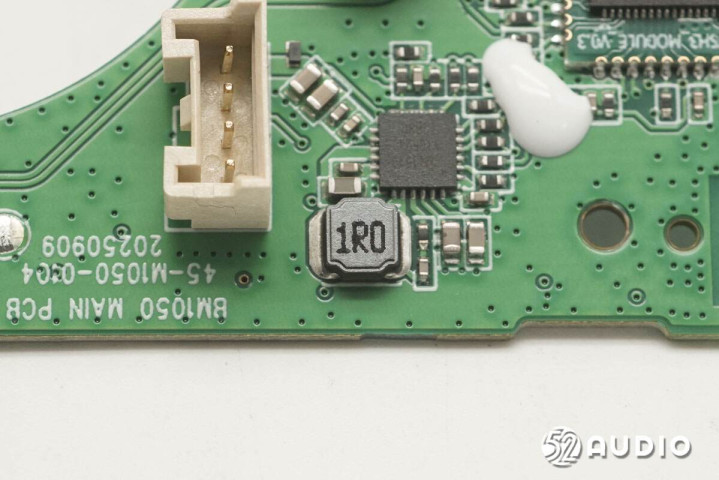

电源顾问芯片外围功率电感特写。

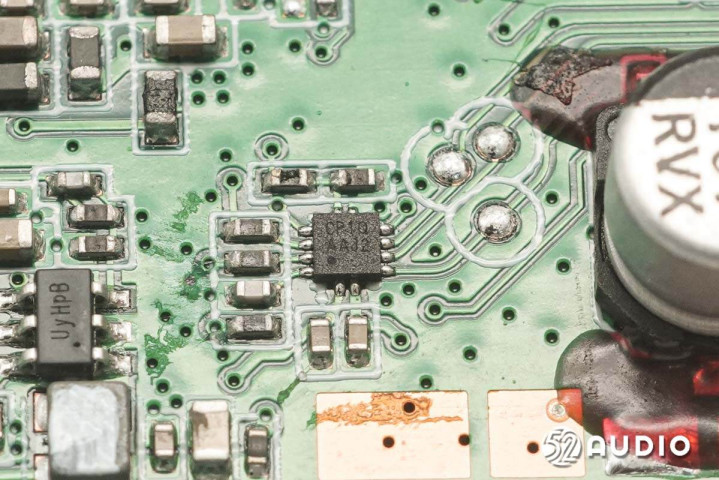

丝印CP10 AAJ2的IC。

联贯扬声器的导线插座特写。

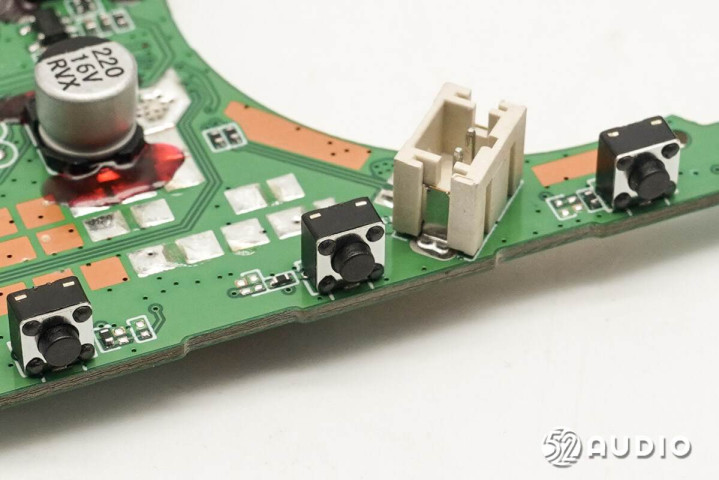

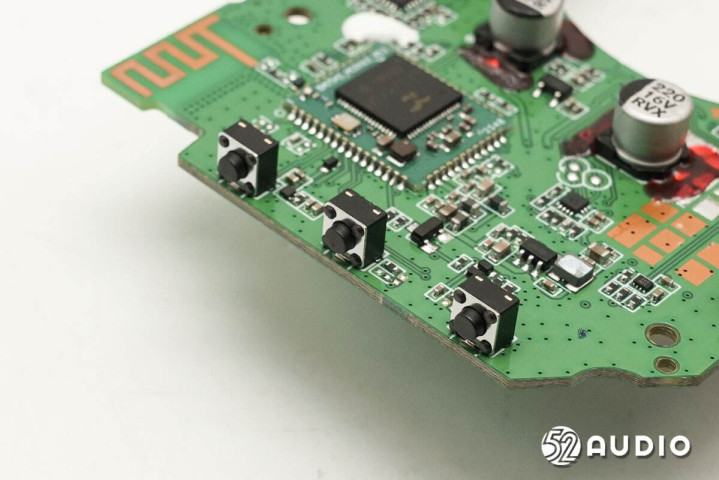

主板上三颗用于暂停播放和音量次第的功能按键特写。

三颗用于电源开关、蓝牙配对及立体声配对的功能按键特写。

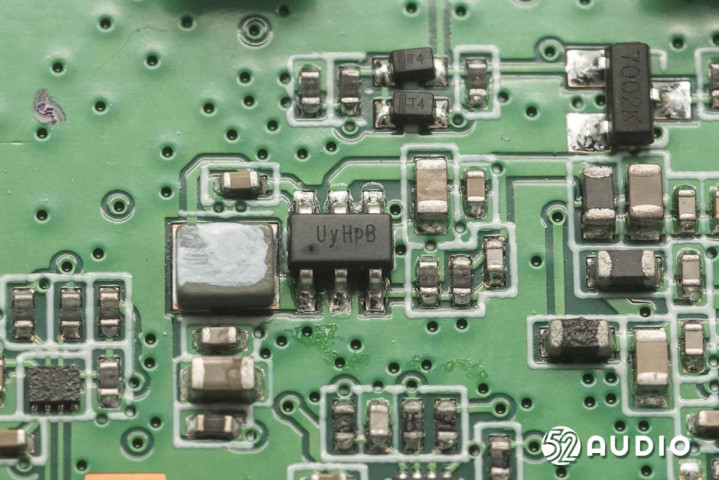

丝印UyHpB的IC。

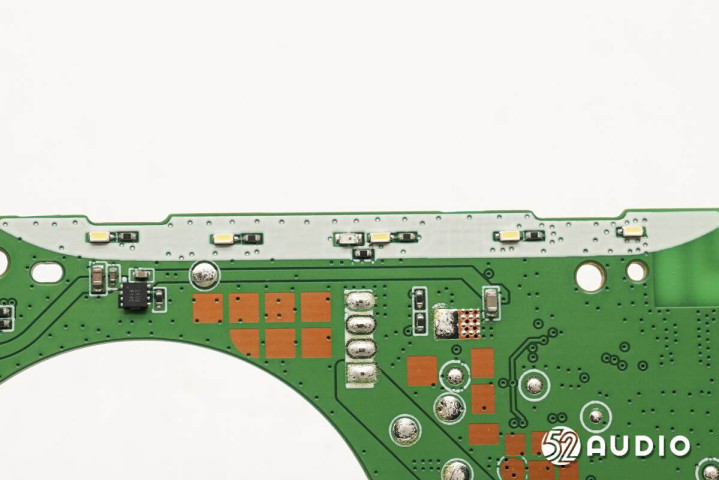

为条形灯带提供光源的LED提醒灯特写。

另外一组为条形灯带提供光源的LED提醒灯。

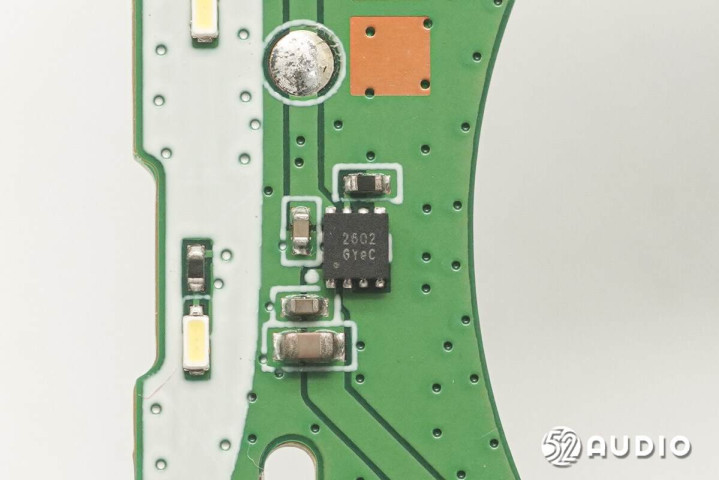

HYPWR瀚昕微HP2602过压过流保护IC，最大输入电压32V，支柱6.8V输入过压保护，0.2A~2A可编程过流保护，OVP反适时刻小于1μs，还支柱过热保护功能。

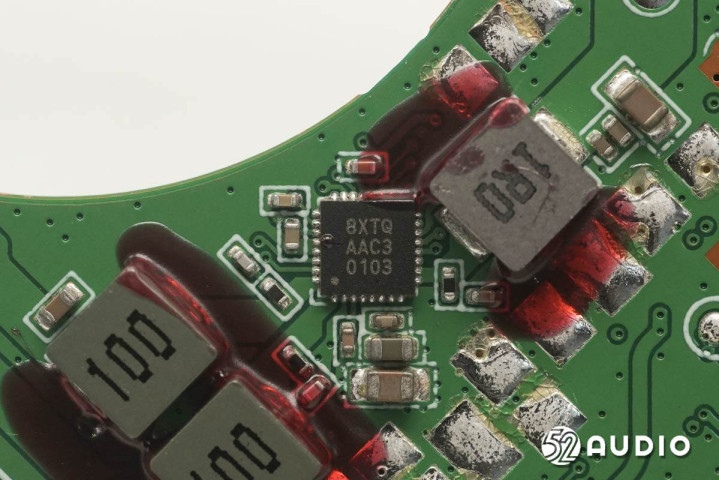

丝印8XTQ AAC3的IC。

取掉电板单位，腔体底部结构一览。

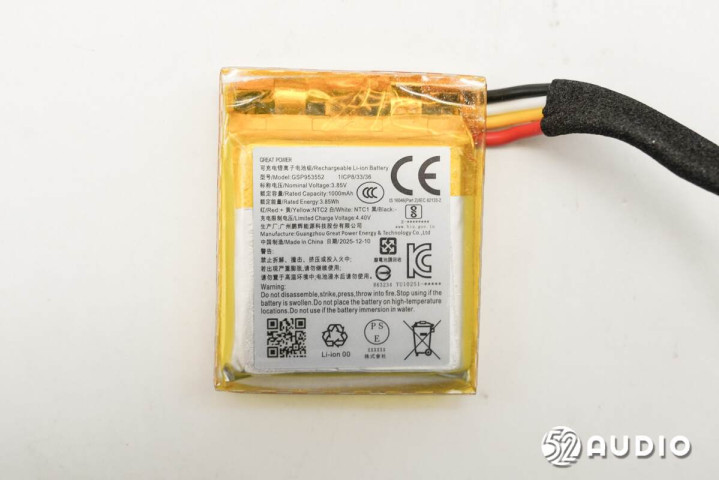

音箱内置电板标签上信息，可充电锂离子电板组，型号：GSP953552，标称电压：3.85V，额定容量：1000mAh，额定能量：3.85Wh，充电为止电压：4.40V，坐褥厂：广州鹏辉动力科技股份有限公司。

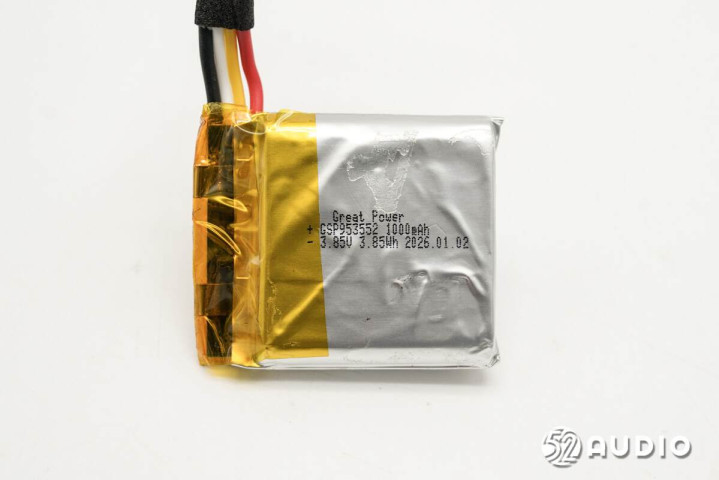

撕开外部标签，电芯上丝印信息一览，与外部标签一致。

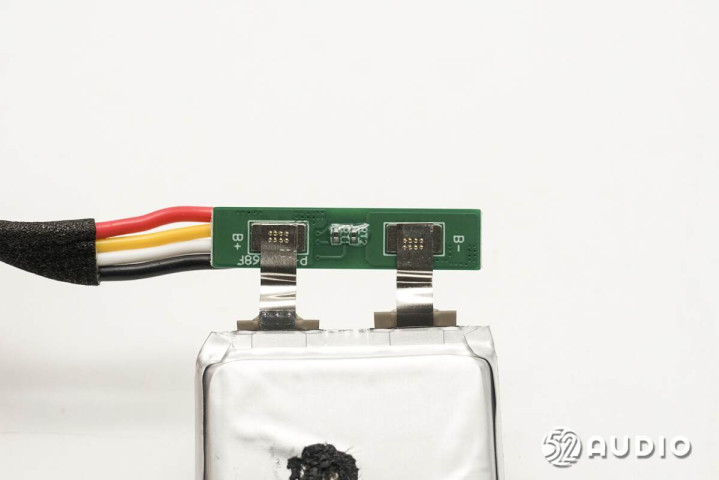

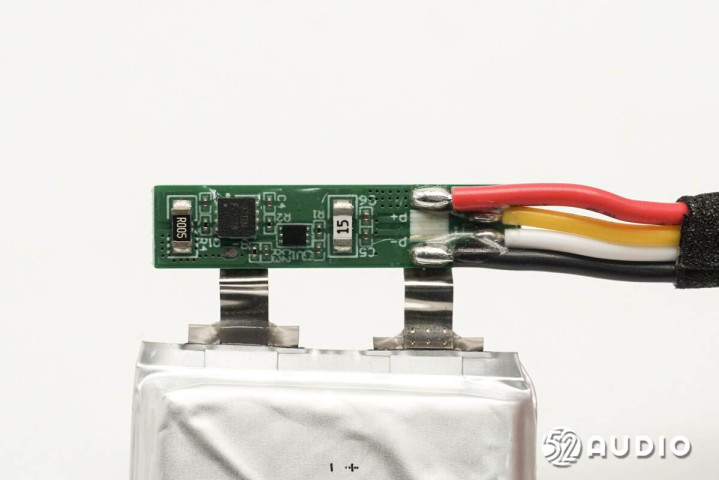

电板保护板一侧电路一览。

电板保护板另外一侧电路一览。

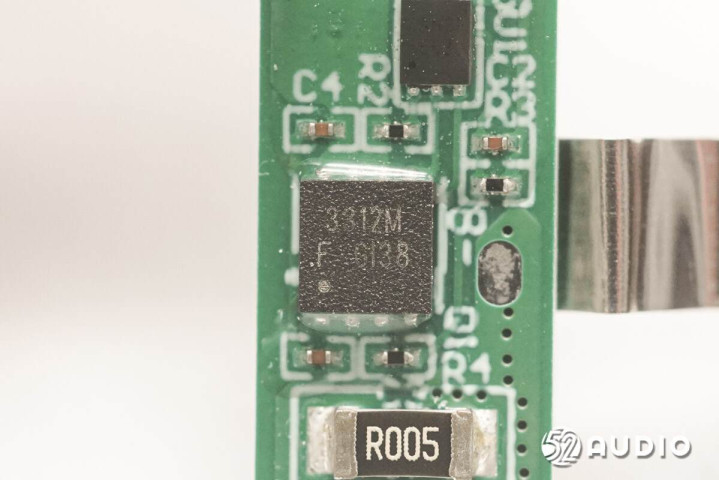

丝印3312M的MOS管。

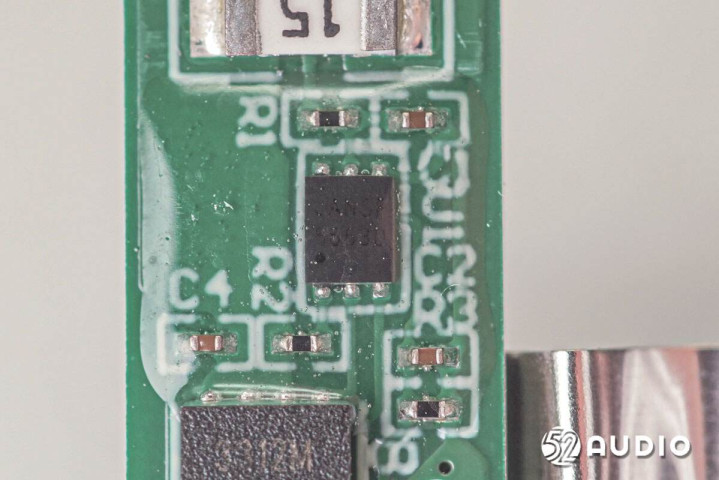

丝印ANSI的锂电保护IC，负责电板的过充电、过放电、过电流等保护。

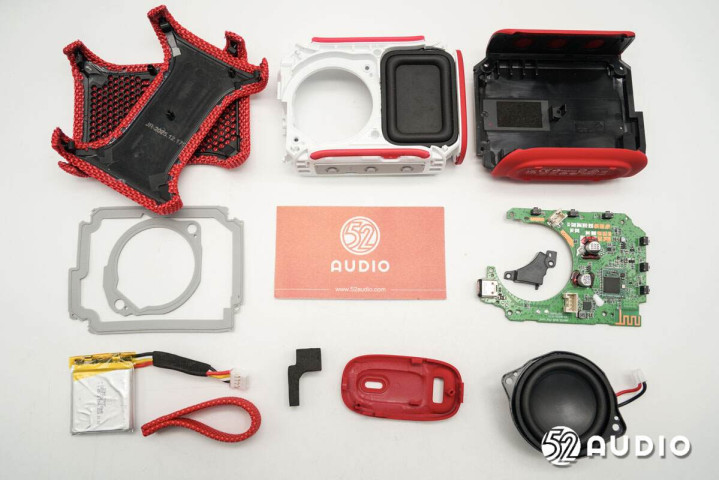

JBL GO5便携式蓝牙音箱拆解全家福。

三、我爱音频网转头

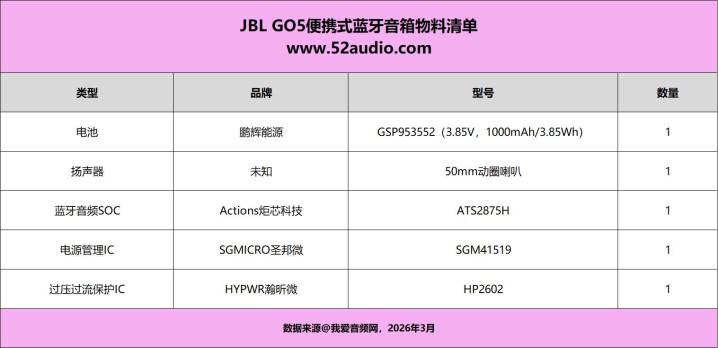

终末附上JBL GO5便携式蓝牙音箱的已知物料清单，方便寰宇查阅。

JBL GO5便携式蓝牙音箱采取工致便携的方形机身，正面与后头搭载织物网罩，触感细密舒坦；机身四周包裹雄厚橡胶垫，具备出色的抗摔、耐磨与防刮性能，更相宜户外佩带使用。此外，家具新增的双灯带假想，可随音乐律动营造声光氛围，进一步升迁凝听体验。

里面主要成立方面UED体育中国官方网站入口，JBL GO5便携式蓝牙音箱搭载50mm动圈喇叭，配备被迫辐照振膜升迁低音后果；内置电板容量3.85V/1000mAh，来自鹏辉动力；主板上，采取了Actions炬芯科技ATS2875H新一代高性能蓝牙音频SOC，SGMICRO圣邦微SGM41519电源顾问芯片，HYPWR瀚昕微HP2602过压过流保护IC等有打算。
